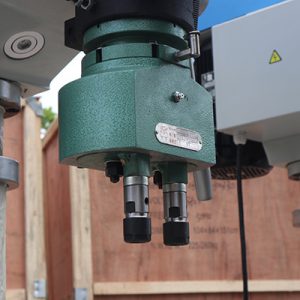

Khoan 2 mũi khoan cùng lúc trên 1 làn khoan với đầu khoan 2 trục.
Khi muống gia công 2 lỗ khoan trên bề mặt vật liệu như gỗ , nhựa , kim loại trên với máy khoan thông thường chúng ta cần phải khoan 2 lần , đối với những chi tiết đòi hỏi độ chính xác cao giữa khoảng cách 2 mũi khoan việc khoan này rất mất thời gian. Sử dụng máy khoan 2 mũi cùng lúc đang là giải pháp được nhiều công ty gia công cơ khí sử dụng , máy khoan 2 mũi cùng lúc được sử dụng nhiều trong gia công của nhôm , khoan hệ thống năng lượng mặt trời , khoan chi tiết máy ….
Với việc sử dụng đầu khoan 2 trục gắn lên máy khoan có rất nhiều ưu điểm.
– thời gian khoan nhanh gấp đôi so với việc khoan thứ tự từng lỗ một , với mỗi lần khoan cho ra 2 lỗ khoan cùng lúc.
– Cho ra lỗ khoan chính xác tuyệt đối khi khoan chi tiết , chỉ cần lấy tâm lỗ 1 lần kèm với gá kẹp phôi cố định những lần khoan tiếp theo bỏ phôi vào là khoan không cần căn chỉnh vẫn cho ra 2 lỗ khoan cùng lúc chính xác tuyệt đối.
– Giúp giải quyết nhanh công việc , tiết kiệm nhân công , tạo ra giá trị cho người sử dụng.
– Linh hoạt trong việc thay đổi khoảng cách giữa 2 mũi khoan , cần lưu ý khi sử dụng là khoảng cách nhỏ nhất và khoảng cách lớn nhất giữa hai mũi khoan.
– Đầu khoan nhiều mũi có thể gắn trên mọi loại máy khoan hoặc máy ta rô tự động hoặc không tự động. như ZQ4116D hay ZB4132G…..
Đầu khoan 2 mũi cùng lúc có 2 loại là SD2 và ST.

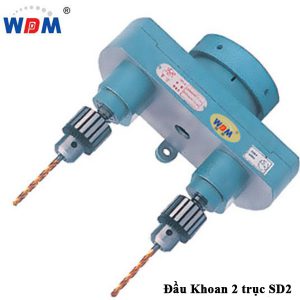

1 – đầu khoan 2 mũi cùng lúc kiểu trục khuỷu của thương hiệu WDDM SD2 series gồm 4 model là SD177, SD240, SD340 và SD390 có đặc điểm chính như sau:
– Kẹp mũi bằng đầu kẹp mũi khoan chứ không dùng collet
– Đầu ra của từng mũi là chuẩn côn JT2 hoặc JT6
– Truyền động bằng cơ cấu nhông – bánh răng nên có độ bền cao hơn truyền động bằng cardan
– Thay đổi vị trí mũi bằng cánh tay kiểu trục khuỷu
– Đây là một phụ kiện trung gian dùng để lắp vào một loại máy thích hợp để có thể khoan hoặc taro 2 mũi cùng lúc.
| Model | SD177 | SD240 | SD340 | SD390 | |
| Đầu kẹp | JT2 | JT6 | JT6 | JT6 | JT6 |
| mũi khoan kẹp được lớn nhất | Ø10 | Ø13 | Ø13 | Ø13 | Ø13 |
| khoảng cách nhỏ nhất của 2 mũi | 38 mm | 56mm | 56 mm | 56 mm | 56 mm |
| khoảng cách lớn nhất của 2 mũi | 177mm | 177mm | 240 mm | 240mm | 390mm |
| Truyền động | 1 : 1.83 | ||||
| số trục | 02 | ||||

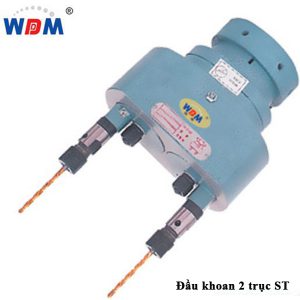

2 – Đầu khoan 2 mũi ST series là loại đầu có 2 trục, cho phép khoan hoặc taro cùng lúc 2 mũi, có thể điều chỉnh được vị trí hai mũi khoan. Đây là một phụ kiện trung gian được sử dụng để gắn trên một máy khoan bàn thích hợp tạo thành máy khoan bàn 2 đầu.
Kẹp mũi bằng collet.
ST series gồm có 4 model với thông số kỹ thuật như sau:
| Model | ST80 | ST108 | ST121 | ST200 | ||||||
| COLLET | ER8 | C5 | ER11 | C6 | ER20 | C12 | ER16 | C9 | ER25 | ER20 |
| mũi khoan kẹp | Ø1~5 | Ø1~7 | Ø1~6 | Ø3~12 | Ø2~9 | Ø2~16 | Ø2~13 | |||
| Truyền động | 1:1 | 1:1 – 1 :2 | 1:1 | 1:1 – 1:2 | 1:1 | |||||
| Khoảng cách nhỏ nhất 2 mũi | 12.5 mm | 18 mm | 27 mm | 24 mm | 45mm | |||||
| Khoảng cách lớn nhất 2 mũi | 80 mm | 108 mm | 121 mm | 200 mm | ||||||
| Số trục | 02 trục | |||||||||

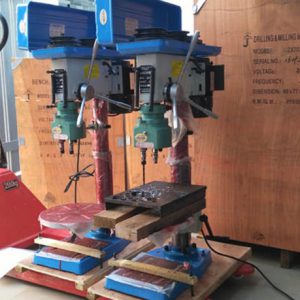

Sử dụng đầu khoan hay máy khoan 2 mũi cùng lúc có nhiều option lựa chọn cho khách hàng.
– Đã có sẵn máy khoan muốn lắp đầu khoan 2 mũi , chỉ cần thông số trục chính của máy khoan là có thể đặt sản xuất đầu khoan tương ứng.
– Mua mới cả máy khoan và đầu khoan 2 mũi đặt theo nhu cầu của chi tiết cần làm và đường kính mũi cần gia công.
Khi có phôi cần khoan hoặc ta rô cùng lúc 2 mũi hãy liên hệ hotline để được tư vấn kỹ thuật về máy khoan 2 lỗ cùng lúc.
