Đầu Gắn Mũi Khoan Từ – Đầu Kẹp Mũi Khoan Từ Chuẩn Côn MT2, MT3, MT4
Đầu gắn mũi khoan từ (hay đầu kẹp mũi khoan từ) là phụ kiện cơ khí chuyên dụng dùng để kẹp giữ các loại mũi khoan từ hợp kim TCT hoặc HSS khi lắp lên máy khoan từ, máy khoan bàn, máy khoan cần hoặc máy phay.
Hiện nay, mũi khoan từ được sử dụng rất phổ biến nhờ tốc độ cắt nhanh và lỗ khoan mịn đẹp. Tuy nhiên, do phần đuôi mũi khoan từ đa số có dạng vát Weldon (19.05mm hoặc 31.75mm), người dùng bắt buộc phải trang bị đầu kẹp chuyên dụng mới có thể gắn và vận hành mũi khoan.

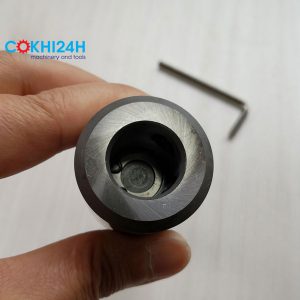

Tất cả các dòng đầu kẹp mũi khoan từ đều được thiết kế lỗ hãm ty định tâm ở giữa. Khi khoan xuống, ty định tâm sẽ tự động thụt vào trong và nén lò xo lại. Sau khi kết thúc chu kỳ khoan, lực nén lò xo sẽ giải phóng và đẩy lõi phôi ra ngoài một cách tự động.
Phân loại đầu kẹp mũi khoan từ phổ biến
Dựa vào tính năng làm mát, đầu kẹp mũi khoan từ được chia thành 2 dòng chính:
1. Đầu kẹp mũi khoan từ không làm mát
Là dòng đầu kẹp tiêu chuẩn, không tích hợp đường dẫn nước làm mát bên trong. Khi khoan, người thợ phải tự tưới dung dịch làm mát từ bên ngoài vào mũi khoan.
- Dải kích thước kẹp: Chuẩn đuôi 19.05mm (3/4″) kẹp mũi nhỏ và 31.75mm (1.1/4″) kẹp mũi lớn.

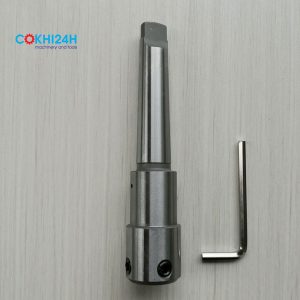

- Chuẩn côn kết nối: Chuẩn đuôi côn cơ khí Morse Taper như MT2, MT3, MT4… phù hợp với hầu hết các loại máy khoan.

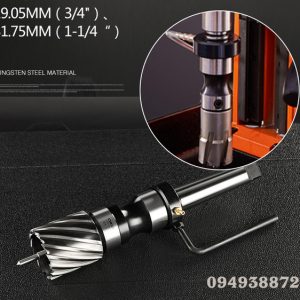

2. Đầu kẹp mũi khoan từ có làm mát tự động
Loại đầu kẹp này tích hợp bộ chia nước (cổ làm mát) bên trong. Nước làm mát sẽ được cấp trực tiếp qua tâm đầu kẹp, chảy thẳng vào ty định tâm để giải nhiệt trực tiếp cho lưỡi cắt của mũi khoan từ, giúp tăng đáng kể tuổi thọ cho mũi.
- Dải kích thước kẹp: Chuẩn đuôi 19.05mm (3/4″) và 31.75mm (1.1/4″).
- Chuẩn côn kết nối: Đuôi côn MT2, MT3, MT4…
Phương thức khóa mũi & Khả năng ứng dụng

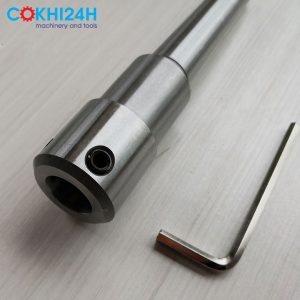

- Kiểu khóa mũi: Dùng 2 con ốc lục giác siết vát cạnh Weldon (phổ thông) hoặc loại đầu kẹp tháo lắp nhanh (không cần dùng khóa lục giác).
- Phạm vi sử dụng: Ngoài việc dùng trên máy khoan từ, đầu kẹp mũi khoan từ còn giúp mở rộng khả năng gắn mũi khoan từ trên các dòng máy khoan bàn, máy khoan phay, máy khoan cần hay máy phay CNC.
Bảng thông số các mã đầu kẹp mũi khoan từ thông dụng
| Mã đầu kẹp | Chuẩn côn | Độ sâu khoan | Chuẩn đuôi kẹp | Khả năng kẹp / Ghi chú |
|---|---|---|---|---|
| MT2x50x19.05 | MT2 | 50mm | Weldon 3/4″ (19.05mm) | Đuôi côn số 2, cặp được mũi Ø12 – Ø64mm (cắt sâu 50mm) |
| MT3x50x19.05 | MT3 | 50mm | Weldon 3/4″ (19.05mm) | Đuôi côn số 3, cặp được mũi Ø12 – Ø64mm (cắt sâu 50mm) |
| MT3x50x31.75 | MT3 | 50mm | Weldon 1.1/4″ (31.75mm) | Đuôi côn số 3, cặp được mũi từ Ø65mm trở lên (cắt sâu 50mm) |
| MT3x100x19.05 | MT3 | 100mm | Weldon 3/4″ (19.05mm) | Đuôi côn số 3, cặp được mũi Ø12 – Ø64mm (cắt sâu 100mm) |
Để chọn đúng chủng loại và chuẩn đuôi côn phù hợp với máy khoan đang sử dụng, quý khách vui lòng liên hệ trực tiếp Hotline để được tư vấn kỹ thuật và nhận báo giá ưu đãi nhất!
