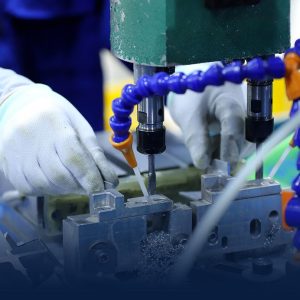

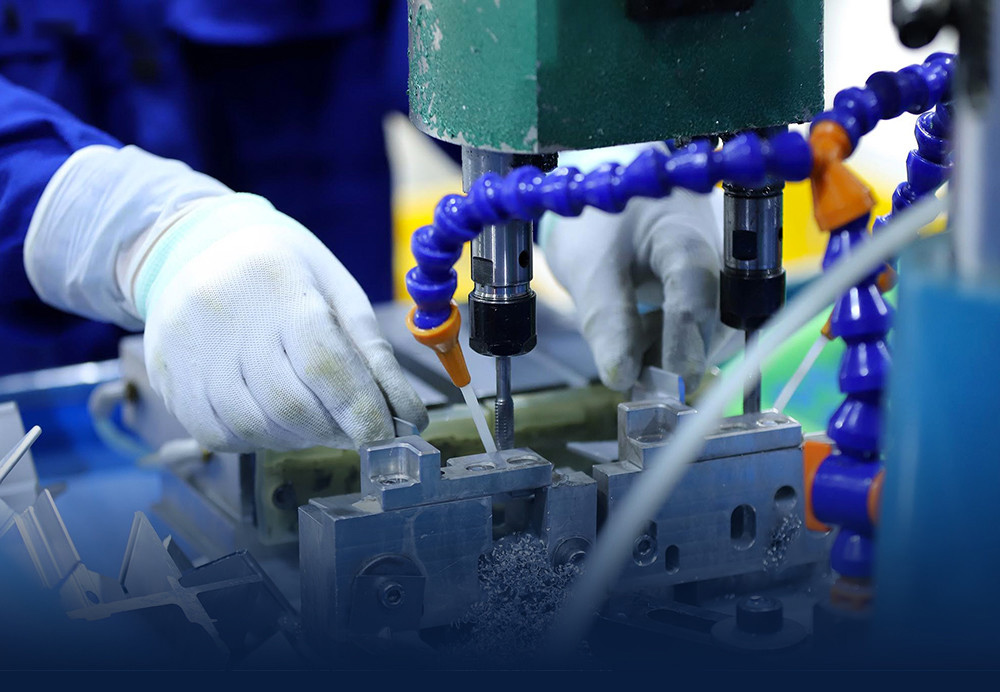

Khoan và ta rô 2 Mũi Cùng Lúc Trên 1 Lần Khoan Với Đầu Khoan 2 Trục

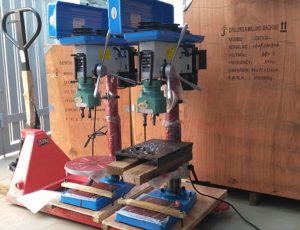

Khi muốn gia công 2 lỗ khoan trên bề mặt vật liệu như gỗ, nhựa, kim loại bằng máy khoan thông thường, chúng ta cần phải thao tác 2 lần. Đối với những chi tiết đòi hỏi độ chính xác cao giữa khoảng cách 2 tâm lỗ, việc thực hiện thủ công này rất mất thời gian. Sử dụng máy khoan 2 mũi cùng lúc đang là giải pháp tối ưu được nhiều doanh nghiệp gia công cơ khí lựa chọn. Sản phẩm được ứng dụng rộng rãi trong gia công cửa nhôm, hệ thống khung pin năng lượng mặt trời, chi tiết máy…
Ưu Điểm Khi Sử Dụng Đầu Khoan 2 Trục Gắn Máy Khoan
- Tăng năng suất gấp đôi: Tiết kiệm 50% thời gian so với việc khoan từng lỗ nối tiếp. Mỗi hành trình cho ra 2 lỗ khoan hoặc ta rô đồng thời.
- Độ chính xác tuyệt đối: Chỉ cần lấy tâm lỗ một lần kết hợp với gá kẹp phôi cố định. Những lần gia công tiếp theo chỉ cần đặt phôi vào là đạt khoảng cách tâm chuẩn xác mà không mất công căn chỉnh lại.
- Tối ưu chi phí: Đẩy nhanh tiến độ công việc, giảm bớt chi phí nhân công và nâng cao giá trị sản xuất.
- Điều chỉnh khoảng cách linh hoạt: Dễ dàng thay đổi cự ly giữa 2 mũi khoan trong giới hạn khoảng cách nhỏ nhất (Min) và lớn nhất (Max) của từng Model.

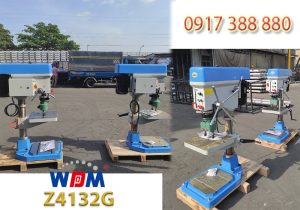

- Khả năng tương thích cao: Đầu khoan nhiều mũi có thể lắp đặt linh hoạt trên mọi loại máy khoan bàn, máy ta rô tự động hoặc bán tự động như ZQ4116D, ZB4132G…
Các Dòng Đầu Khoan 2 Mũi Phổ Biến: SD2 Và ST
1. Đầu khoan 2 mũi kiểu trục khuỷu WDDM (SD2 Series)
Dòng SD2 series mang thương hiệu WDDM gồm 4 model chính: SD177, SD240, SD340 và SD390 với các đặc điểm nổi bật:
- Kẹp mũi bằng đầu kẹp mũi khoan mang phanh (không dùng collet).
- Đầu ra của từng mũi theo chuẩn côn JT2 hoặc JT6.
- Truyền động bằng cơ cấu nhông – bánh răng bền bỉ, chịu tải cao hơn truyền động bằng khớp cardan.
- Thay đổi vị trí khoảng cách mũi bằng cơ cấu cánh tay trục khuỷu.
- Phụ kiện lắp trung gian cho nhiều dòng máy khoan bàn, máy ta rô để khoan/ta rô 2 lỗ cùng lúc.
| Model | SD177 | SD240 | SD340 | SD390 | |
|---|---|---|---|---|---|
| Đầu kẹp | JT2 | JT6 | JT6 | JT6 | JT6 |
| Mũi khoan kẹp max | Ø10 mm | Ø13 mm | Ø13 mm | Ø13 mm | Ø13 mm |
| Khoảng cách nhỏ nhất (Min) | 38 mm | 56 mm | 56 mm | 56 mm | 56 mm |
| Khoảng cách lớn nhất (Max) | 177 mm | 177 mm | 240 mm | 340 mm | 390 mm |
| Tỷ số truyền | 1 : 1.83 | ||||
| Số trục | 02 trục | ||||
2. Đầu khoan 2 mũi điều chỉnh khoảng cách (ST Series)
Dòng ST series là loại đầu khoan/ta rô 2 trục cho phép điều chỉnh khoảng cách vị trí 2 mũi linh hoạt. Phụ kiện này thích hợp gắn trên các máy khoan bàn để nâng cấp thành máy khoan 2 đầu chuyên nghiệp. Mũi khoan/ta rô được kẹp chặt bằng Collet.
Thông số kỹ thuật 4 Model thuộc dòng ST Series:
| Model | ST80 | ST108 | ST121 | ST200 |
|---|---|---|---|---|
| Chuẩn Collet | ER8 / C5 | ER11 / C6 | ER20 / C12 / ER16 / C9 | ER25 / ER20 |
| Mũi khoan kẹp | Ø1 ~ 5 mm | Ø1 ~ 7 mm | Ø2 ~ 12 mm | Ø2 ~ 16 mm |
| Tỷ số truyền | 1:1 | 1:1 – 1:2 | 1:1 – 1:2 | 1:1 |
| Khoảng cách nhỏ nhất (Min) | 12.5 mm | 18 mm | 24 ~ 27 mm | 45 mm |
| Khoảng cách lớn nhất (Max) | 80 mm | 108 mm | 121 mm | 200 mm |
| Số trục | 02 trục | |||
Các Giải Pháp Đầu Tư Đầu Khoan / Ta Rô 2 Mũi Cùng Lúc
Tùy theo trang thiết bị hiện có và nhu cầu thực tế, Quý khách hàng có thể lựa chọn các phương án sau:
- Lắp đặt trên máy khoan có sẵn: Quý khách chỉ cần cung cấp thông số cổ và trục chính của máy khoan đang sử dụng, chúng tôi sẽ thiết kế và sản xuất áo kết nối tương thích.
- Mua mới trọn bộ: Đặt mua combo máy khoan + đầu khoan 2 mũi được thiết kế đúng theo bản vẽ chi tiết và đường kính mũi cần gia công.
Khi có nhu cầu gia công khoan hoặc ta rô cùng lúc 2 mũi, Quý khách vui lòng liên hệ Hotline để được tư vấn giải pháp kỹ thuật tối ưu nhất!
